Disassembly/assembly procedures

The following figures show the procedure for disassembling the SnowVue 10. Disassembly is required to change the transducer.

CAUTION:

Before proceeding with any maintenance, always retrieve the data first. Campbell Scientific also recommends saving the data logger program.

CAUTION:

Always disconnect the SnowVue 10 from the data logger or the connector before disassembling.

  1. Disconnect cable from the sensor.

  2. Remove six screws from the transducer housing.

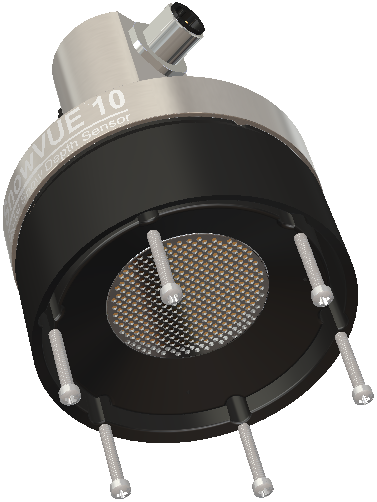

    Transducer screws

  3. Remove transducer housing and disconnect wires.

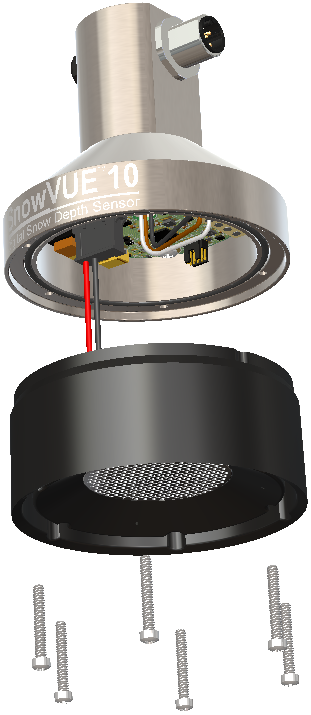

    Disassembled SnowVue 10

  4. When it is time to reassemble the sensor, carefully do so in reverse order.
