Specifications



CM110

CM115

CM120

Height w/mast insert:

3.1 m (10.5 ft)

4.5 m (15.2 ft)

6 m (20 ft)

Weight:

15 kg (34 lb)

18 kg (40 lb)

21 kg (46 lb)

Base diameter w/legs extended:

2 m (7 ft)

2 m (7 ft)

2 m (7 ft)

Dimensions of collapsed tripod:

15 x 15 x 145 cm
(6 x 6 x 57 in)

15 x 15 x 145 cm
(6 x 6 x 57 in)

15 x 15 x 145 cm
(6 x 6 x 57 in)

Vertical load limit:

45 kg (100 lb)

45 kg (100 lb)

45 kg (100 lb)

Mast description







Number of sections:

1

2

3

Length:

1.4 m (4.6 ft)

2.8 m (9.3 ft)

4.3 m (14.0 ft)

Length w/insert:

2.6 m (8.6 ft)

4.1 m (13.3 ft)

5.5 m (18.0 ft)

OD:

4.8 cm (1.9 in)

4.8 cm (1.9 in)

4.8 cm (1.9 in)

Insert OD:

4.45 cm (1.75 in)

4.45 cm (1.75 in)

4.45 cm (1.75 in)

Mounting hole in tripod foot:

0.75 in diameter hole for user-supplied
0.5 in J-bolts

0.75 in diameter hole for user-supplied
0.5 in J-bolts

0.75 in diameter hole for user-supplied
0.5 in J-bolts

Wind load recommendations1







Sustained wind (mph):

121 kph (75 mph) unguyed
129 kph (80 mph) guyed at feet

91 kph (56.25 mph) guyed at feet
121 kph (75 mph) guyed at 60°

68 kph (42.25 mph) guyed at feet
105 kph (65 mph) guyed at 60º

Gust tolerance (mph):

153 kph (95 mph) unguyed
161 kph (100 mph) guyed at feet

115 kph (71.25 mph) guyed at feet
153 kph (95 mph) guyed at 60º

89 kph (55.25 mph) guyed at feet
137 kph (85 mph) guyed at 60º

Tripod tote dimensions:

20 cm (8 in) diameter,
152 cm (60 in) length

20 cm (8 in) diameter,
152 cm (60 in) length

20 cm (8 in) diameter,
152 cm (60 in) length

1The wind load recommendations for the CM115 and CM120 assume the guy wire anchors are able to hold at least 1.8 kN (400 lbf).

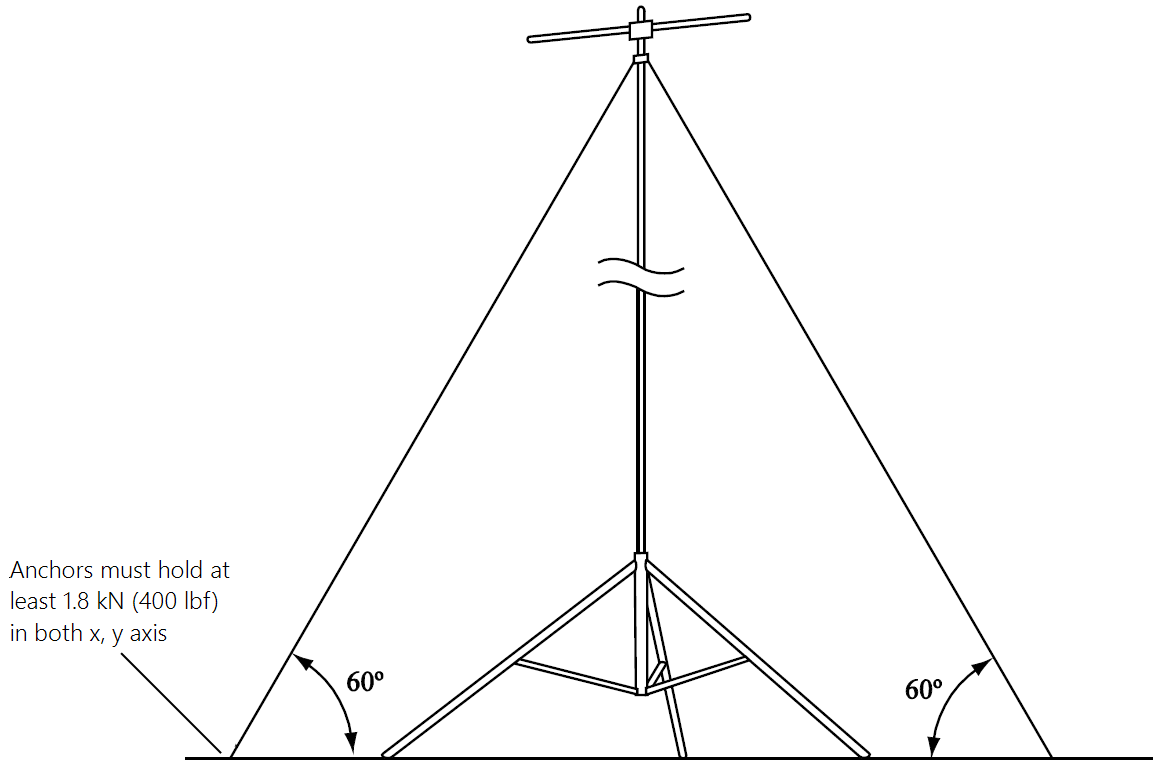

60-degree guy angle
